항타기는 말뚝을 땅속 깊숙이 박는 공정을 수행하기 위한 중장비이며, 구조물의 기초 안정성을 확보하기 위해 필수적으로 사용됩니다. 특히 지반이 약한 지역에서는 건축물의 하중을 단단한 지층까지 전달해야 하므로, 말뚝을 정밀하고 깊이 있게 시공하는 항타 장비의 품질과 구조는 시공 결과에 직접적인 영향을 미치게 됩니다.

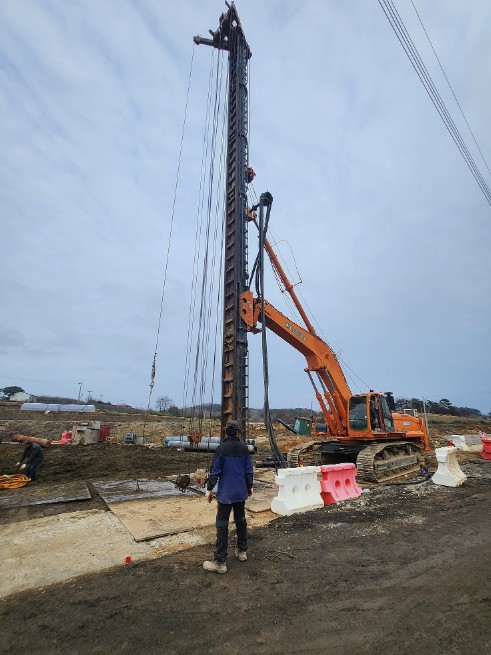

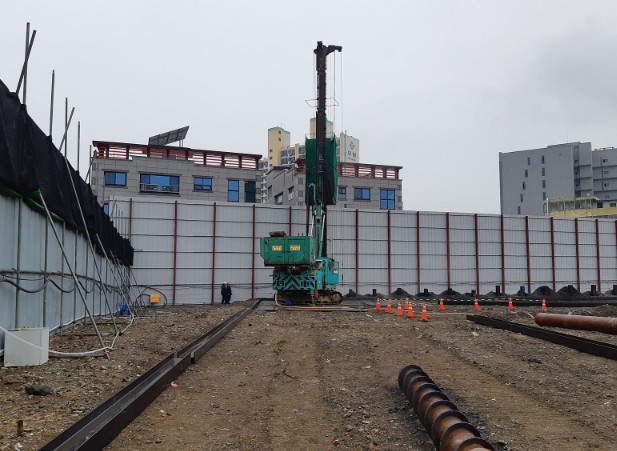

항타기는 외형상 거대한 수직 구조를 이루고 있으며, 장비 전체는 크게 리더(Leader), 항타 해머(Pile Hammer), 클램프 및 가이드 시스템, 리프팅 장치, 주행 체계, 유압 및 전원 시스템, 제어부로 구성됩니다. 각 구성 요소는 독립적인 기능을 하면서도 상호 유기적으로 작동하며, 고장이나 오작동이 발생할 경우 전체 시공 품질에 큰 영향을 줄 수 있습니다.
1. 리더(Leader)
리더는 항타기의 중심 프레임이자 말뚝을 수직으로 지지하는 가이드 역할을 합니다. 일반적으로 H형 강철로 제작되며, 높이는 15~30m에 달할 수 있고, 상하 이동이 가능한 해머와 말뚝을 수직으로 유지시키는 데 결정적인 역할을 합니다. 리더의 정렬 정확도는 항타 작업의 품질과 직결되기 때문에 수평·수직 수평계를 항상 설치하고 조정하며, 장비 설치 시 정밀한 레벨링이 필수입니다. 일부 고급 항타기는 리더 각도를 조절하여 경사 항타도 가능하게 합니다.
2. 항타 해머(Pile Hammer)
항타 해머는 말뚝 상단을 직접 타격해 지반에 침투시키는 핵심 장치입니다. 종류에 따라 크게 세 가지로 나눌 수 있습니다.
- 디젤 해머: 연료 폭발 에너지로 해머를 상하 운동시켜 말뚝을 타격합니다. 구조는 간단하지만 소음과 진동이 크고 환경 규제가 심한 지역에서는 사용이 제한될 수 있습니다.
- 유압 해머: 유압 실린더를 이용해 해머를 아래로 밀어내는 방식으로, 정밀한 제어가 가능하고 비교적 저소음입니다.
- 드롭 해머(낙하식): 무거운 해머를 인위적으로 들어 올려 낙하시키는 방식으로 가장 단순하지만 속도는 느립니다.
항타 해머는 타격력, 속도, 반복 강도 등을 조절할 수 있으며, 작업 대상 지반의 강도나 말뚝 재질에 따라 적절한 해머를 선택하는 것이 중요합니다.
3. 클램프 및 가이드 시스템
클램프는 말뚝을 리더 프레임에 고정하여 흔들림을 방지하고, 해머 타격 시 말뚝이 벗어나지 않도록 지지합니다. 특히 초기 항타 시 말뚝이 지반에 박히기 전에는 좌우 흔들림이 발생하기 쉬운데, 클램프가 이를 제어하는 역할을 합니다. 일부 장비는 자동 클램핑 기능을 탑재해 말뚝이 일정 깊이로 들어가면 자동으로 클램프가 해제되도록 설계되어 작업 효율을 높이고 작업자의 위험을 줄입니다.
또한, 가이드 시스템은 해머와 말뚝의 정렬 상태를 유지시켜 주며, 상하 이동시 충격을 완화하거나 방향성을 보정하는 기능을 갖습니다. 해머가 리더 내부를 따라 정확히 수직으로 내려와야만 말뚝이 직선으로 지반에 들어갈 수 있기 때문에, 가이드의 품질은 타격 정확도에 큰 영향을 줍니다.
4. 리프팅 장치
리프팅 시스템은 해머나 말뚝을 리더의 상단으로 끌어올리는 역할을 하며, 전동식 윈치 또는 유압 실린더 방식이 주로 사용됩니다. 해머의 무게가 수백 kg에서 수 톤에 달하는 경우도 있기 때문에, 리프팅 장치는 고강도 케이블, 도르래 시스템, 유압 피스톤 등으로 설계되며, 작업 중 끊김이나 누유 방지를 위한 정기적인 점검이 필요합니다.
5. 주행체 및 하부 프레임
항타기는 대부분 크롤러(무한궤도) 방식으로 이동하며, 현장 내에서 작업 위치를 이동할 수 있습니다. 대형 항타기의 경우 무게가 수십 톤에 이르기 때문에 지면 압력을 분산시키는 크고 넓은 트랙이 필수입니다. 바퀴형 항타기는 도심형 소형 모델에서 볼 수 있으며, 협소한 골목이나 도로 진입이 필요한 장소에서 활용됩니다.
6. 유압 및 전원 시스템
항타기의 구동은 대부분 유압 시스템을 기반으로 합니다. 유압 펌프는 메인 엔진(디젤 또는 전기)에 의해 작동되며, 각 장비 요소에 압력을 전달해 동작을 실행합니다. 유압 호스, 탱크, 조절 밸브, 냉각 장치 등으로 구성되며, 누유나 과열이 발생할 경우 작업을 중단해야 하므로 정기적인 점검이 필요합니다. 일부 전동식 항타기는 친환경 건설을 위해 무소음 전기모터를 사용하는 경우도 있습니다.
7. 제어부(콘트롤 패널)
현대 항타기는 대부분 디지털 제어 시스템을 탑재하고 있어, 해머의 타격 횟수, 압력 수치, 리더 수직도, 말뚝 깊이 등을 실시간으로 모니터링할 수 있습니다. 작업자는 이 패널을 통해 해머 강도를 조절하거나 비상 정지를 할 수 있으며, 일부 고급 모델은 GPS 기반 자동 정렬 시스템도 포함하고 있어 자동 항타도 가능하게 합니다.
